输送系统

一．概述

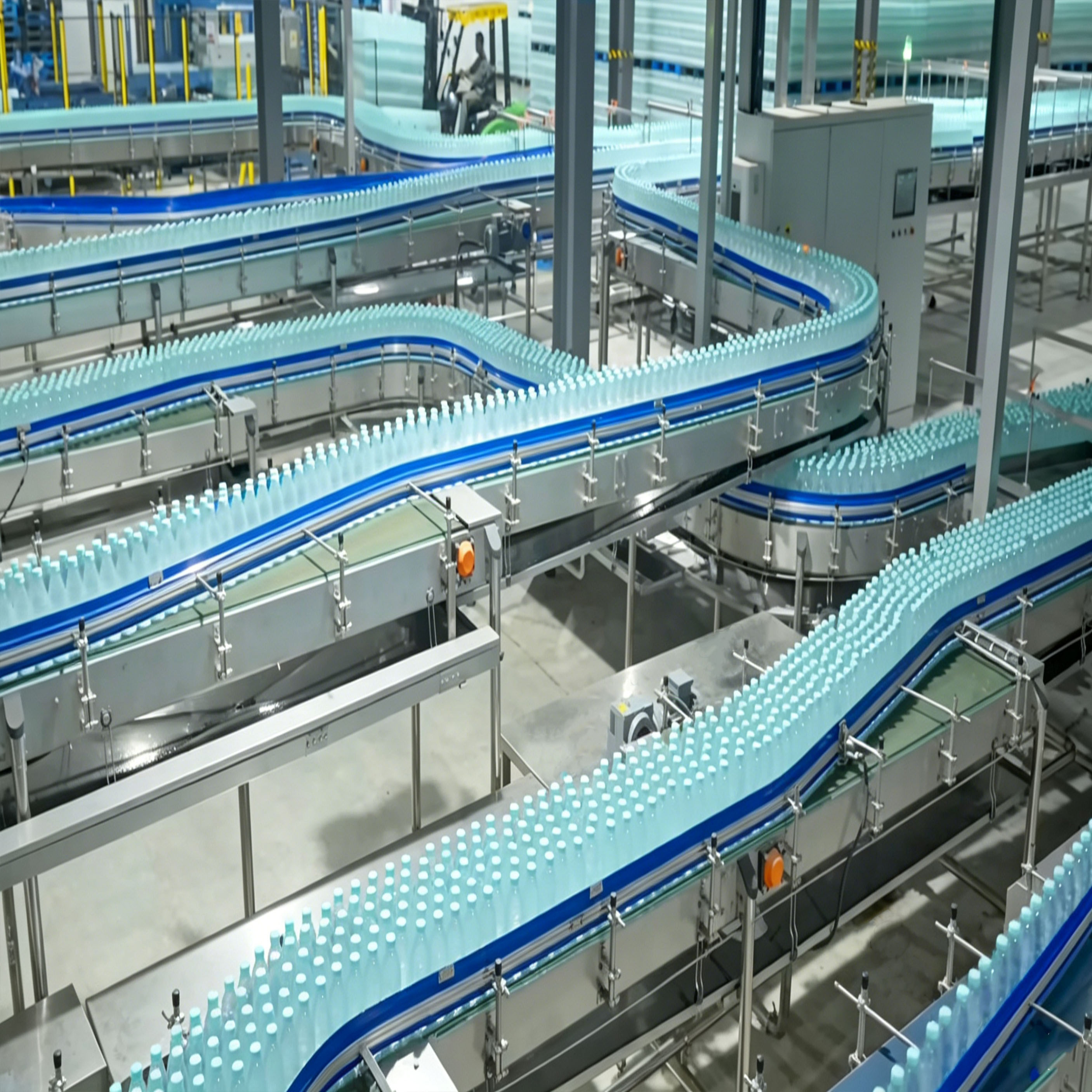

     我公司的生产线布置充分考虑了客户投资与生产线使用效率的相互关系，在引进国外技术的基础上，可以很好的达到生产线运送要求。该系统采用国外***技术，机械结构为全新设计，多数构件采用冲压或折弯成形，具有刚性好、重量轻、互换性好的优点。运转可靠，维修方便，适用于输送直径φ40～φ110 mm罐（瓶）子。无压力输送系统，依靠实时速度信号采集和反馈及自动差速控制系统，能够实现输送带上的罐（瓶）在运动状态中由多列平稳变更为单列，而不出现相互挤压现象。 电气控制系统采用PLC控制整个实罐（瓶）输送缓冲系统的运行，自动实现运行速度加减速、自动缓冲的功能。

二．主要结构及特点

       1.侧板为2.5mm厚优质SUS304，激光切割折弯制作。

2.支腿为50X50不锈钢方管。

3.支腿支架，护栏支架均为SUS304冲压件，外形美观。

4.集线槽及固定架均为SUS304材质。

5.护栏及垫轨均为铝合金骨架、高分子聚乙烯耐磨条。

6.连接杆，传动轴均为SUS304不锈钢材质，传动轴为40mm轴径。

7.链板采用8.7mm厚进口POM材质高速链板，强度大，寿命长，链轮采用进口高强度尼龙材质。

8.多排变单排链道部分采用差速变道，减少罐体挤压，磨损。

9.操作箱均为SUS304材质。

10.传动轴承采用SUS304外罩，带有防尘装置。

三．配件品牌

1.主要低压电器及部件：法国施耐德(Schneider Electric)

2.电器端子：德国菲尼克斯（Phoenix Contact）

3.传感器：施克（SICK）韩国奥托尼克斯（autonics）

4.网链品牌： DMM

（设备配件选用以上标明品牌或质量同等品牌）

       1.输送减速机均为万联 品牌蜗轮蜗杆减速机，电机均为变频调速3相异步电机。

2.输送接水盘整体均为SUS304材质，四边压边处理，有效收集罐体水滴及润滑液，隔若干距离留有排水口，方便客户连接排污管道。

3.输送变频及联动系统，主要结构及特点：

1）电气控制设计***合理，为了防止罐体在输送过程中挤罐，尤其是高速线，罐体之间的控制，采用连锁控制，简单控制互用，控制原件有按近开关、光电管、传感器、控制方法的多样性，可根据不同的平面设计要求，提出切实的控制方法，从而达到平稳输送的目的。

2）变频器品牌：丹麦丹佛斯（Danfoss）、台湾台达（Delta）

3）控制PLC均为西门子品牌，光电、接近检测均为国外进口品牌。

（设备配件选用以上标明品牌或质量同等品牌）

（注：以上为高速输送配置）
